Тормоза INTORQ в эскалаторах — это критически важные компоненты системы безопасности. Они обеспечивают контролируемую остановку, аварийное торможение и надежное удержание механизмов в статике, предотвращая опасные ситуации, такие как неконтролируемое движение или обратный ход эскалатора под нагрузкой. Их применение охватывает главный привод, систему поручней и резервные системы.

Общие принципы тормозов INTORQ для лифтовых систем:

– резервные тормозные цепи
– стабильный тормозной момент даже на трущихся поверхностях с высокими температурами
– устойчивое шумоподавление в течение длительного времени

Основные применения и типы тормозов INTORQ в эскалаторах:

1. Главный приводной тормоз (Основной тормоз привода)

Это самый критичный тормоз в системе. Он устанавливается на валу главного приводного двигателя или редуктора.

• Остановка в режиме работы: Нормальная остановка эскалатора по команде.
• Удержание: Удержание эскалатора в неподвижном состоянии после остановки (особенно важно для эскалаторов, работающих на подъем).
• Аварийная остановка (Safety Brake): Срабатывает при отключении электропитания, обрыве цепи безопасности, срабатывании одного из многочисленных датчиков (например, натяжения поручня, разгона, обратного хода). Это ключевая функция для обеспечения безопасности пассажиров.

2. Дополнительный тормоз (Тормоз дополнительного вала)

Устанавливается на другом конце приводного вала (например, со стороны противоположного привода в системах с двумя двигателями) или на промежуточном валу.

• Назначение: Резервирование и повышение безопасности. Обеспечивает остановку и удержание в случае выхода из строя главного приводного тормоза. Требуется по многим современным стандартам безопасности.

3. Тормоз поручней

Устанавливается в системе привода поручней.

• Назначение: Остановка и удержание поручневой ленты, если ее скорость начинает отклоняться от скорости ступеней (рассинхронизация). Это важная функция безопасности, предотвращающая падение пассажиров, которые держатся за поручень.

Ключевые преимущества тормозов INTORQ для эскалаторов:

• Соответствие стандартам: Соответствуют строгим мировым и европейским стандартам для эскалаторов (EN 115, EN 13015).
• Надежность и отказобезопасность: Конструкция с пружинным замыканием гарантирует срабатывание при аварии.
• Высокий момент торможения: Обеспечивают эффективную остановку даже полностью загруженного эскалатора.
• Регулируемость: Возможность регулировки момента и времени срабатывания.
• Долгий срок службы: Высококачественные фрикционные материалы и защищенные от износа подшипники.
• Мониторинг состояния: Современные тормоза INTORQ могут оснащаться датчиками износа и положения, что позволяет интегрировать их в системы дистанционного мониторинга состояния эскалатора.

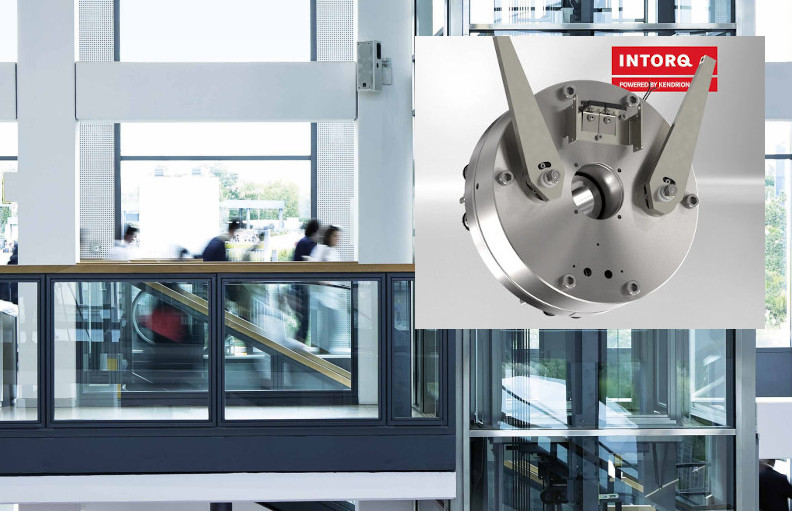

Обзор тормозов INTORQ для лифтов

Тормоз INTORQ BFK464-R. Компактный и мощный

Компактный и мощный двухконтурный пружинный тормоз BFK464-R обеспечивает высокий тормозной момент при небольшой площади установки. Благодаря разъемной пластине якоря и двум независимым катушечным цепям тормоз обеспечивает резервирование, необходимое для использования в лифтовых системах. Быстрое переключение и усовершенствованное шумоподавление являются дополнительными характеристиками BFK464-R.

– Семь типоразмеров с тормозными моментами до 2×1200 Нм
– Низкий уровень шума при переключении благодаря долговременному стабильному и не требующему технического обслуживания шумоподавлению
– Контроль функций с помощью микропереключателя, механического или индуктивного – Опциональное обнаружение износа с помощью механического микропереключателя – Опционально доступно ручное отключение и может быть дооснащено – Типовые испытания в соответствии с EN 81-20/50:2020

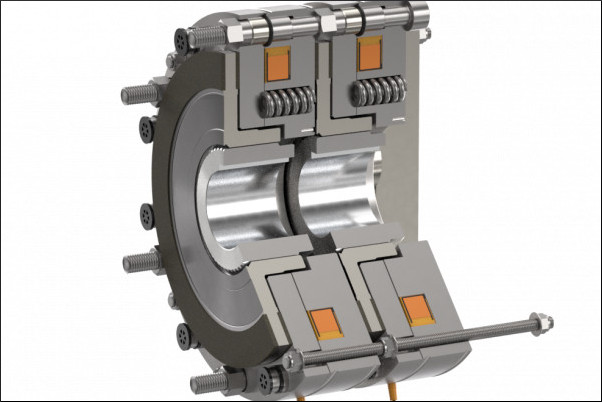

Тормоз INTORQ BFK455. Двойной пружинный тормоз

Мощный двойной пружинный тормоз BFK455-28 — это резервная тормозная система , предназначенная для использования в безредукторных приводах. Благодаря плоской конструкции этот тормоз может быть легко интегрирован в существующие приводные решения.

– Тормозной момент до 2×2065 Нм
– Стабильный тормозной момент на контактных поверхностях при высокой температуре – Стабильное шумоподавление в течение длительного времени
– Плоская конструкция
– Экономичное управление с помощью моста/ полуволновой выпрямитель (требуется) – Безопасная эксплуатация благодаря контролю цепей с помощью микропереключателя – Ручное отключение опционально
– Типовые испытания в соответствии с EN 81-20/50:2020

Тормоз INTORQ BFK458 double. Двойной пружинный тормоз

Двойные пружинные тормоза серии BFK458 подходят для лифтов. Требуемая резервная тормозная система достигается за счет использования отдельных компонентов BFK458.

– Тормозной момент до 2×400 Нм
– Снижение уровня шума (опция)
– Модульная конструкция
– Простой монтаж с помощью соединительного фланца
– Ручное разблокирование «одной рукой»
