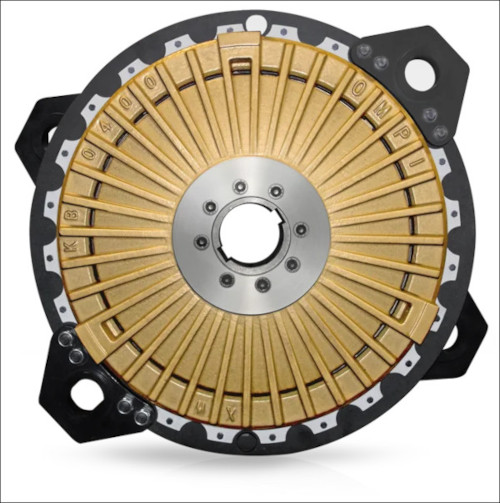

В прессе KOMAGE KMA 100 пневматическая муфта-тормоз Rubflex KB100 (или её аналог Ortlinghaus) применяется как ключевой узел привода главного вала, обеспечивающий его быстрый запуск и мгновенную остановку. Это критически важно для точности и производительности пресса.

Пресс KOMAGE KMA 100

Пресс KOMAGE KMA 100 — это гидравлический пресс для порошковой металлургии с усилием прессования 1000 кН (100 тонн) . В таких машинах требуется высокая частота ходов и точное управление. Муфта-тормоз Rubflex KB100 здесь выполняет следующие задачи:

• Обеспечение цикличности: Позволяет прессу совершать до 30 ходов в минуту , быстро останавливаясь после каждого рабочего хода для выталкивания детали.
• Точность позиционирования: Мгновенная остановка вала необходима для точного останова верхнего пуансона, что критично при прессовании порошков.
• Безопасность: При падении давления воздуха в системе муфта автоматически переходит в режим торможения, останавливая опасное оборудование

Технические параметры KB100

Модель Rubflex KB100 является стандартным решением для прессов такого класса. Вот её ключевые характеристики:

• Крутящий момент сцепления: ~1040 Нм (104 кгс·м)
• Крутящий момент торможения: ~720 Нм (72 кгс·м)
• Максимальная скорость вращения: 2500 об/мин
• Рабочее давление воздуха: 5–7 бар
• Вес: Около 40 кг

Принцип работы в прессе

Устройство работает как комбинированный блок «сцепление-тормоз» с пневматическим управлением:

• Запуск (Сцепление): При подаче сжатого воздуха (обычно 5-7 бар) поршень прижимает фрикционные диски, соединяя маховик с главным валом пресса. Вал начинает движение.
• Остановка (Тормоз): Как только воздух сбрасывается, возвратные пружины мгновенно сжимают тормозной пакет, останавливая вал. Важно, что эти процессы не пересекаются, что гарантирует надежную работу.

«Атанор-Инжиниринг» поставляет полный набор запасных частей: фрикционные элементы, пневмокамеры, уплотнения и узлы крепления для муфт Wichita Mistral и аналогов. Детали изготовлены по заводским допускам или с повышенными характеристиками износостойкости. Предоставляем техническую документацию, рекомендации по монтажу и комплекты для планового ТО и модернизации.
