Обзор ОПУ с двойным червячным приводом

Опорно-поворотное устройство с двойным червячным приводом отличается более высокой грузоподъемностью и выходным крутящим моментом по сравнению со стандартным, одноприводным ОПУ. Из-за сложного производственного процесса изготовления таких поворотных приводов, далеко не каждый производитель ОПУ предлагает такие модели в своей линейке оборудования.

ОПУ TGB Group серии серия 2-WORM

Области применения ОПУ 2-Worm

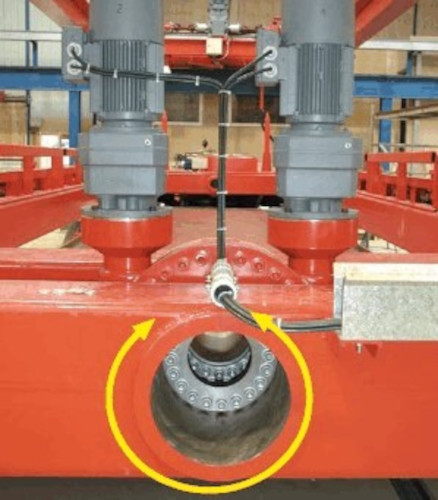

1. ОПУ с двойным червячным приводом более, чем ОПУ с одинарным приводом подходит для рулевого устройства большегрузного бортового транспортера. Практика показала, что при использовании одношнекового поворотного привода для тяжелого оборудования большой грузоподъемности это приводит к дрожанию, шуму, перекосу корпуса и даже поломке шнека. Поэтому этот специальный поворотный привод стал вспомогательным продуктом, пользующимся популярностью у большинства разработчиков тяжелого оборудования.

2. Тяжелая подъемная техника

ОПУ 2-Worm

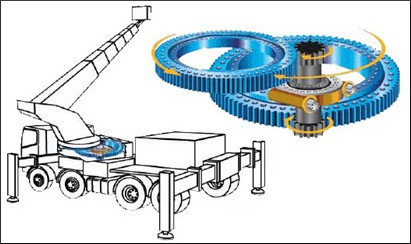

В области применения с чрезвычайно высокими требованиями к нагрузке и крутящему моменту преимущества ОПУ с одинарным поворотным приводом постепенно утрачиваются. Двухшнековый поворотный привод удовлетворяет потребности большинства пользователей и обладает чрезвычайно высокой адаптируемостью к суровым условиям труда и эксплуатации, особенно в области подъема тяжестей и выполнения тяжелых работ на высоте. Двухчервячное ОПУ используется вместе с традиционным поворотным подшипником, что существенно увеличивает мощность поворотного механизма. Кроме увеличения передаточного числа ОПУ 2-Worm также обеспечивает крутящий момент на выходе, в несколько раз превышающий крутящий момент традиционной конструкции.

3. Тяжелое портальное подъемное оборудование

ОПУ 2-Worm

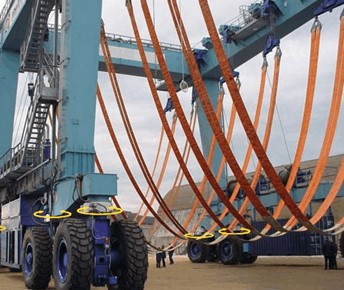

Большинство традиционных козловых кранов являются рельсовыми, которые могут перемещаться только линейно и параллельно по ограниченному количеству рельсов. В настоящее время некоторые компании, уделяющие больше внимания технологическим инновациям, постепенно осознают необходимость отказа от традиционной концепции проектирования портального подъемного оборудования. В качестве портального подъемного оборудования для системы рулевого управления выбрано двухчервячное ОПУ. По сравнению с предыдущей конструкцией количество подъемного оборудования, приходящегося на единицу рабочей площади, уменьшено на 75%. Наряду со снижением эксплуатационных расходов и затрат на техническое обслуживание, значительно повышается и общая эффективность работы.

4. Поворотные столы и горное оборудование

ОПУ 2-Worm

В качестве примера можно привести смесительную машину, где при вращательном перемешивании часто требуется рулевое управление для обеспечения большего крутящего момента на выходе. Выбран двухшнековый поворотный привод, который упрощает конструкцию главного двигателя и поворотного механизма, обеспечивая при этом больший крутящий момент на выходе. Высокая точность сборки 2-х приводного ОПУ также является одной из причин, по которой многие пользователи используют это изделие в качестве поворотного механизма рабочего стола крупногабаритного высокоточного оборудования.

ОПУ TGB Group серии серия 2-WORM

Наша компания является официальным дистрибутором испанского производителя TGB Group. «Атанор-Инжиниринг» также поставляет опорно-поворотные устройства других производителей, в том числе индийских и китайских.

TGB Group имеет линейку опорно-поворотных устройств серии 2-Worm, с двумя червячными приводами. Передаточное число от 85:1 до 150:1, номинальный крутящий момент от 18,35 кНм до 52,74 кНм.
