Система сервопривода с опорно-поворотным устройством используется в антеннах и радарах для точного и стабильного позиционирования, позволяя выполнять такие функции, как отслеживание движущихся целей, поддержание каналов связи и сканирование горизонта. Серводвигатель обеспечивает мощность и управление, в то время как поворотный привод действует как зубчатая система с высоким крутящим моментом, позволяющая точно поворачивать антенну по азимутальной (горизонтальной) и высотной (вертикальной) осям с минимальным люфтом. Это сочетание имеет решающее значение для таких систем, как спутниковые антенны, оборонные радары и телекоммуникационная инфраструктура.

Области применения и функции

Отслеживание: Система может точно отслеживать движущиеся цели, такие как другие самолеты, корабли или спутники, постоянно регулируя положение антенны для поддержания высокого уровня сигнала.

Связь «точка-точка»: это обеспечивает точное наведение антенн связи друг на друга для обеспечения стабильной связи, будь то на наземной спутниковой станции или в наземной сети связи.

Сканирование: Радары могут сканировать определенную область, вращая антенну, для создания полной картины окружающей обстановки.

Стабилизация: В динамичных средах, таких как корабли или транспортные средства, сервопривод и ОПУ обеспечивают устойчивость антенны, несмотря на колебания волн или рельефа местности, что имеет решающее значение для качества сигнала.

Ключевые компоненты и принцип работы

Сервопривод: получает команды от контроллера, отслеживает обратную связь антенны и регулирует ток и напряжение двигателя для достижения заданного положения, скорости или крутящего момента с высокой точностью.

Поворотный привод: ОПУ с высоким крутящим моментом и низким люфтом, которое преобразует вращение серводвигателя в точное, медленное и контролируемое перемещение антенны по ее осям. Используемое в системе поворотное устройство способно выдерживать большие нагрузки и обеспечивать плавное вращение.

Системы обратной связи: Энкодеры или распознаватели обеспечивают обратную связь с сервоприводом, создавая замкнутую систему, которая непрерывно корректирует любые ошибки и обеспечивает следование антенны по желаемой траектории.

Отличительные собенности ситемы

Точность: Замкнутый контур управления сервоприводом обеспечивает высокую точность, которая необходима для радарных и антенных систем.

Стабильность: Система обеспечивает стабильное отслеживание и позиционирование даже при динамических нагрузках, таких как ветер или движение.

Надежность: Поворотные приводы рассчитаны на долговечность и могут выдерживать большие нагрузки и работать в сложных условиях.

Адаптивность: Система может быть сконфигурирована с различными передаточными числами для определения приоритетности скорости или крутящего момента в зависимости от области применения

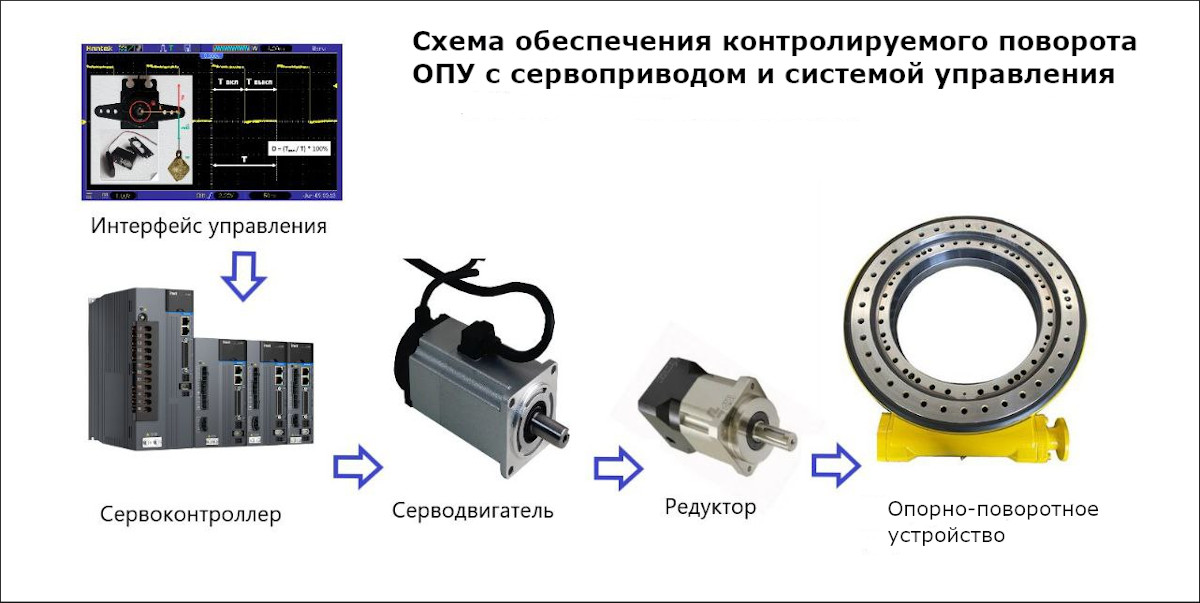

«Атанор–Инжиниринг» представляет програмно-аппаратный комплекс для контролируемого поворота опорно-поворотного устройства с заданной угловой скоростью и позиционированием.
