Автоподъемник коленчатый ВС-222-01 устанавливается на базе шасси ЗИЛ-131 или АМУР-531305, производится Пинским заводом средств малой механизации (Беларусь) и предназначается для проведения работ на высоте до 22 метров. Автогидроподъемник ВС-222-01 обладает хорошей грузоподъемностью (до 250 кг), а в случае использования электроизолированной люльки, может использоваться не только для строительно-монтажных работ, но и для работ на сетях электроснабжения, в том числе для ремонта и обслуживания ЛЭП в сложных климатических условиях. Надежность автоподъемника, доступность его запчастей и сервисного обслуживания делают его достаточно распространенной моделью.

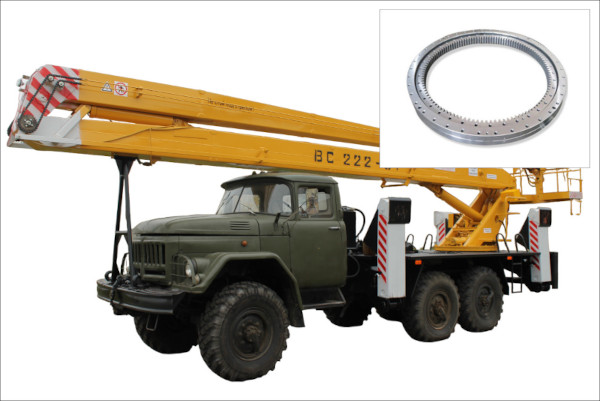

В гидроподъемнике ВС-222-01 используется опорно-поворотный круг ОП-1190.3.2.8.3.Р.У1, который выполняет функцию поворотного механизма, обеспечивая вращение стрелы на 360°. Устройство соединяет неподвижную ходовую часть (шасси ЗИЛ-131) и поворотную платформу с рабочим оборудованием (стрелой и люлькой) . ОПУ передает все нагрузки (вес стрелы, груза, динамические воздействия) от поворотной части на шасси и обеспечивает плавное вращение платформы с частотой около 1 оборота в минуту.

Краткое описание

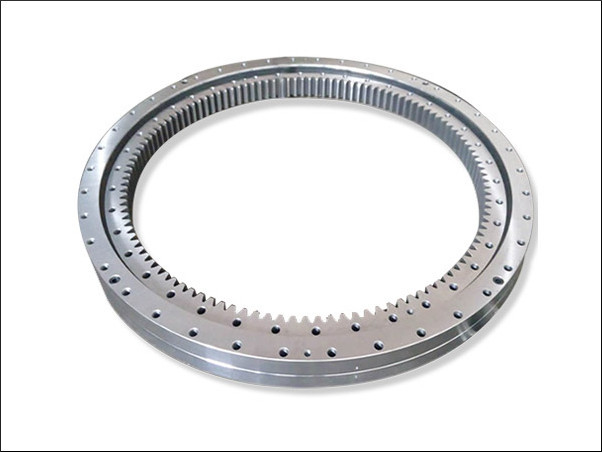

ОП-1190 — это роликовый опорно-поворотный круг, 20 отверстий. ОПУ относится к устройству с зубьями внутреннего зацепления и состоит из двух колец. Внутреннее кольцо с зубьями крепится к поворотной рабочей части автовышки или автокрана. Наружное кольцо поворотного круга закрепляется на ходовой платформе. Зубья внутреннего кольца цепляются за шестеренку выходящего вала. Крутящий омент передается на рабочую часть машины.

Технические характеристики
