Опорно-поворотное устройство не всегда является основной причиной проблем, наблюдаемых в поворотной системе. В большинстве установок поворотное кольцо, привод и опорная конструкция правильно подобраны и рассчитаны как отдельные компоненты, однако в процессе эксплуатации у узла все равно наблюдается неравномерный износ, чрезмерный люфт или повышенное сопротивление вращению.

Во многих случаях причина одна и та же: все эти три элемента поворотной системы рассматривались как отдельные части, а не как единая система, поведение которой определяется их взаимодействием.

Несущая конструкция, поворотное кольцо и привод образуют единую цепь. Нагрузки и крутящий момент передаются через каждое звено, и слабость или ошибка на любом стыке влияет на другие. Идеально подобранное поворотное кольцо, установленное на конструкции, которая прогибается под нагрузкой, будет вести себя не так, как рассчитано. Привод правильного размера, шестерня которого плохо входит в зацепление с зубчатым венцом, будет преждевременно изнашиваться независимо от его номинальной мощности. Производительность системы определяется не лучшим компонентом, а качеством соединений между ними.

Рассмотрим как взаимодействуют эти три элемента, где находятся критически важные интерфейсы, какие ошибки интеграции чаще всего возникают в каждом из них и как их избежать на этапе проектирования, а не обнаруживать уже в процессе работы.

Три элемента и два интерфейса

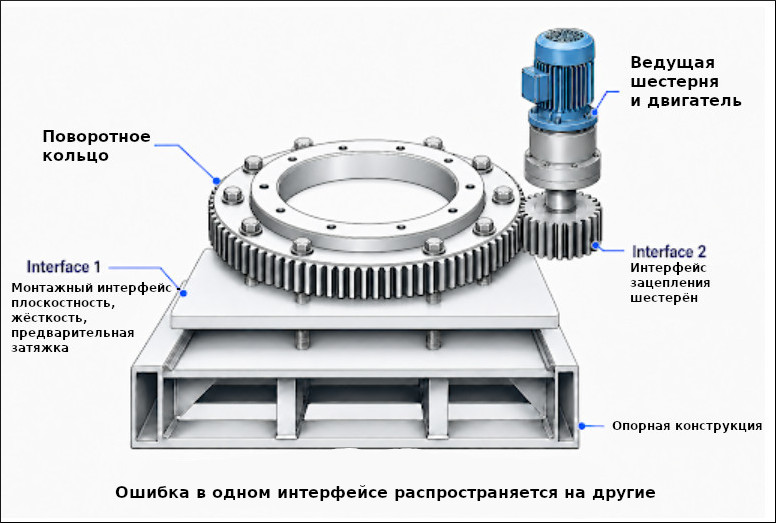

Удобно представлять поворотную систему как три элемента, соединенных двумя интерфейсами.

Эти три элемента представляют собой несущую конструкцию, на которую опирается система, поворотное кольцо, которое воспринимает нагрузку и обеспечивает вращение, и привод, который передает крутящий момент через шестерню, входящую в зацепление с зубчатым венцом.

Успешная или неудачная интеграция возможна на двух интерфейсах: монтажном интерфейсе между конструкцией и кольцом и интерфейсе зацепления между ведущей шестерней и зубчатым венцом. Большинство ошибок интеграции возникают на этих двух интерфейсах, и большинство из них возникают во время проектирования и сборки, а не в процессе эксплуатации. Именно поэтому их можно избежать.

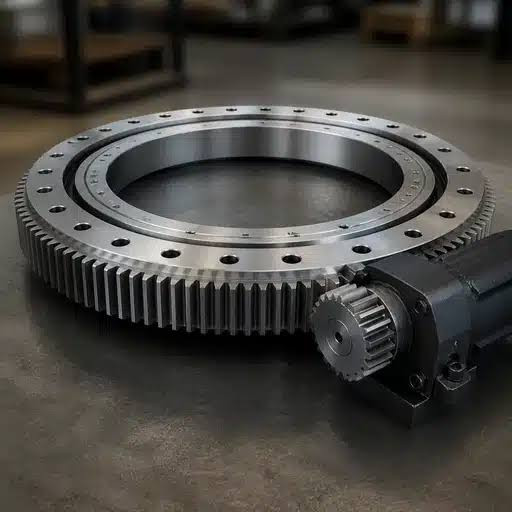

Интерфейс 1: конструкция и поворотное кольцо

Монтажный интерфейс определяет, как нагрузка передается с поворотного кольца на конструкцию и обратно. Три фактора определяют , является ли эта передача равномерной.

Первым из них является плоскостность поверхности. Неровная монтажная поверхность приводит к деформации кольца при закреплении его болтами, что приводит к перекосу дорожки качения и концентрации нагрузки на нескольких элементах качения.

Во-вторых, это жесткость конструкции. Под действием нагрузки несущая конструкция прогибается, и если она недостаточно жесткая, чтобы равномерно удерживать кольцо, то во время работы машины распределение нагрузки внутри подшипника меняется .

Третий момент — предварительная нагрузка на болт. Равномерное и правильно приложенное предварительное усилие удерживает поверхность стыка вместе; неравномерное или недостаточное предварительное усилие приводит к таким же деформациям, как и неровная поверхность.

Для целей интеграции ключевым моментом является то, что конструкция не является пассивным основанием. Это активная часть пути прохождения нагрузки, и ее плоскостность, жесткость и болтовое соединение напрямую определяют работу поворотного кольца.

Частым и важным нюансом является то, что жесткость должна быть одинаковой во всей сборке. Цель состоит не в том, чтобы сделать каждый элемент максимально жестким, а в том, чтобы обеспечить контролируемую и сбалансированную деформацию конструкции, кольца и соединения, чтобы напряжение не концентрировалось в самом жестком элементе. Этот же принцип применяется при интеграции планетарных редукторов в поворотные системы.

Интерфейс 2: опорно-поворотное устройство и привод

Шестеренчатый интерфейс — это место, где ведущая шестерня входит в зацепление с зубчатым венцом для передачи крутящего момента. Это наиболее специфичный для опорно-поворотных устройств интерфейс, в котором ошибки при интеграции встречаются чаще всего и могут привести к серьезным последствиям.

Основной параметр — люфт: зазор между зубьями ведущей шестерни и зубьями венца. Люфт не должен быть ни слишком маленьким, ни слишком большим. При слишком маленьком люфте шестерни заедают, что приводит к трению, нагреву и ускоренному износу, а в крайних случаях — к заклиниванию. При слишком большом люфте зубья входят в зацепление неплотно, что приводит к ударам зубьев под нагрузкой, шуму, повреждению зубьев и ускоренному износу. Правильный люфт — это заданный диапазон, а не нулевое значение.

Люфт устанавливается определенным образом, и специалисты по интеграции должны это учитывать. Зубчатый венец опорно-поворотного устройства никогда не бывает идеально круглым; у него есть точка максимального радиального биения — точка максимального эксцентриситета, которую производитель обычно отмечает специальной меткой на венце.

Люфт должен быть установлен в этой точке путем регулировки межосевого расстояния между ведущей шестерней и зубчатым венцом. Если люфт установлен в какой-либо другой точке, то при зацеплении в верхней точке зацепление будет слишком плотным, и шестерни будут заедать при каждом обороте.

Правильное значение люфта обычно определяется в зависимости от модуля зубчатого колеса или указывается непосредственно в документации по установке, прилагаемой производителем, с указанием точного значения для конкретного зубчатого колеса.

Еще два фактора влияют на работу механизма. Расстояние между центрами ведущей и ведомой шестерен, определяющее люфт, должно быть обеспечено за счет жесткого и правильно установленного крепления ведущей шестерни. Если опора ведущей шестерни деформируется или смещается, люфт в процессе эксплуатации меняется. Кроме того, ось ведущей шестерни должна быть правильно выровнена относительно ведомой шестерни, чтобы зубья соприкасались по всей ширине, а не только по краям.

Как взаимодействуют элементы поворотной системы

Причина, по которой интеграция заслуживает отдельного внимания, заключается в том, что эти три элемента не являются независимыми. Проблема, возникшая в одном месте, проявляется в виде симптома в другом, и именно поэтому ошибки, связанные с интеграцией, сложно диагностировать постфактум.

Конструкция, прогибающаяся под нагрузкой, изменяет распределение нагрузки в опорно-поворотном устройстве, и этот же прогиб может привести к смещению зубчатого венца относительно ведущей шестерни, изменяя люфт. Неровная монтажная поверхность деформирует дорожку качения, а также может деформировать зубчатую передачу, нарушая соосность. Из-за ослабления затяжки болтов возникает микроподвижность, которая проявляется как в износе подшипника, так и в изменении люфта в приводе. Плохо посаженная ведущая шестерня перегружает отдельные зубья и усиливает вибрацию и ударные нагрузки как на опорно-поворотное устройство, так и на всю конструкцию.

В каждом из этих случаев видимый симптом — неравномерный износ, увеличение крутящего момента, шум, люфт — может проявляться в элементе, отличном от того, в котором возникла ошибка. Вот почему интеграцию необходимо рассматривать как единый процесс. Устранение симптома в подшипнике без проверки конструкции и привода часто означает устранение последствий без устранения причины.

Распространенные ошибки при интеграции и способы их избежать

Большинство проблем, связанных с интеграцией, возникают из-за типичных ошибок, которых можно избежать на этапе проектирования и сборки.

Закономерность, прослеживающаяся в таблице, такова: ошибки, связанные с интеграцией, возникают на ранних этапах, их легко предотвратить на этапе проектирования, но сложно исправить после того, как система будет создана и запущена.

Практическая последовательность действий для корректной интеграции

Структурированный подход значительно снижает количество ошибок при интеграции:

1. Определите систему в целом, а не только ее компоненты. Определите нагрузки, моменты, крутящий момент, рабочий цикл и условия окружающей среды для всей конструкции.
2. Тщательно продумайте монтажный интерфейс. Укажите плоскостность, шероховатость, жесткость конструкции и предварительный натяг болтов в качестве технических требований, а не производственных деталей.
3. Проверьте конструкцию под нагрузкой. Убедитесь, что прогиб конструкции находится в допустимых пределах и не влияет на кольцо и соединение.
4. Правильно настройте зубчатое зацепление. Определите точку с наибольшим биением, установите люфт в заданном диапазоне в этой точке с учетом межосевого расстояния и проверьте соосность шестерен.
5. Проверьте интерфейсы после сборки. Еще раз проверьте плоскостность после затяжки болтов и люфт после установки шестерен, так как предварительный натяг и сборка могут привести к смещению.
6. Рассматривайте результат как систему. Задокументируйте процесс интеграции, чтобы в случае возникновения каких-либо проблем можно было определить, на каком этапе они возникли.

Соблюдение этой последовательности действий не требует значительных затрат. Все усилия сосредоточены на том этапе, на котором проще всего предотвратить ошибки.

Как обычно проявляются проблемы с интеграцией в полевых условиях

Во многих случаях первый видимый симптом не связан с проблемой интеграции. Он проявляется в виде увеличения крутящего момента, повторяющегося шума в редукторе, неравномерного износа зубьев, локального износа подшипников или люфта, который меняется при вращении. Эти симптомы также важны при выявлении износа в поворотных механизмах, хотя их первопричина может быть связана с самим компонентом или с одним из его сопряжений.

Из-за этих симптомов специалисты по диагностике в первую очередь обращают внимание на подшипник или привод, так как именно там проявляется симптом. Но проблема может быть связана с монтажным сопряжением, опорой шестерни или деформацией конструкции под нагрузкой. В таких случаях практически необходимо рассматривать систему в целом. Если заменить подшипник, не проверив монтажную поверхность и конструкцию, на новом кольце может появиться такой же износ. Если отремонтировать привод, не устранив несоосность шестерён или люфт в верхней точке, шум в редукторе будет таким же. Симптом меняется, а причина остаётся прежней. Чтобы выявить первопричину проблем с интеграцией, нужно изучить сопряжения, а не только компоненты.

«Атанор–инжиниринг» проектирует, осуществляет расчеты и сборку приводов для ОПУ. Мы оснащаем опорно-поворотные устройства как электроприводами (AC или DC, сервоприводы, шаговые) и так гидроприводами.

Где интеграция имеет наибольшее значение

Дисциплина интеграции важна при любом применении поворотных механизмов, но ее значение возрастает при высоких нагрузках, когда конструкция имеет большие размеры или является гибкой, а также когда привод передает значительный крутящий момент. Подъемные механизмы и платформы, краны, большие позиционеры, системы слежения за солнцем и тяжелое вращающееся оборудование — все это сочетает в себе значительные нагрузки, прогибающиеся конструкции и точно подогнанные друг к другу приводные механизмы. В таких системах разница между правильно интегрированной конструкцией и конструкцией с недостаточной интеграцией — это разница между расчетным сроком службы и преждевременным выходом из строя, который сложно диагностировать.
