Cистема управления натяжением полотна Corbetta

Cистема управления натяжением полотна Corbetta

Системы управлением натяжением полотна востребованы во многих областях современной промышленности. Например, без них не обойтись в рулонных ротационных печатных машинах, которые отличает высокая скорость и мощность работы. Разрывы ленты являются основной проблемой на таком оборудовании, так как к этому может приводить лишь незначительное изменение в параметрах натяжения ленты (как в большую, так и в меньшую стороны).

В представляемой «Атанор-Инжиниринг» системе управления натяжением полотна нашли применение, как технические решения от итальянской фирмы Corbetta, так и российские разработки (AV Production). Замена системе натяжения от Modulo.


Система управления натяжением состоит из:

  • Тензородатчик (датчик натяжения полотна)
  • ЭПП (электронно-пневматический преобразователь)
  • Пневматический тормоз COMBICOR CX 250.0
  • Система управления (Россия), на основе релейного модуля управления TLR-4

Тензородатчик (датчик натяжения)

Существуют различные способы для измерения и оценки натяжения полотна. На сегодняшний день одним из самых точных и применяемых методов является использование тензородатчиков. Именно на этом и основывается система управления натяжением полотна от Corbetta.

Тензородатчики устанавливаются на фланец, по обеим сторонам вала. В зависимости от типа вашей машины, подбирается и соответствующая модель тензородатчика. Самые распространенные модификации тензородатчиков рассчитаны на нагрузку от 15 до 500 кг.

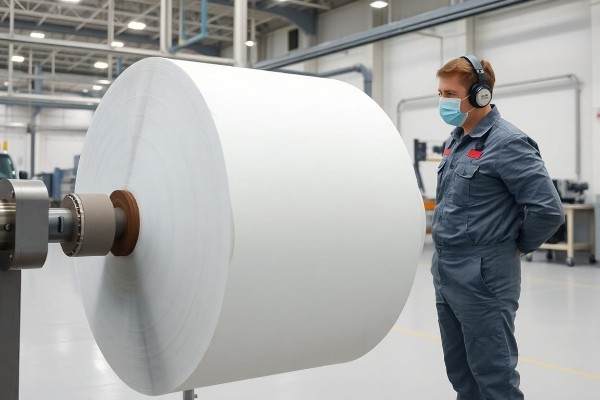

Подбор тензородатчика

Чтобы определиться с подбором необходимого вам тензородатчика, нужно обладать технической информацией о вашем оборудовании, такой, как нагрузка с которой оно работает, данные о диаметре вала для рулонов и др.

После выбора модели тензородатчика на основе характеристик вашей машины, рассчитывается рабочая нагрузка, которую должен контролировать тензородатчик, в соответствии с натяжением полотна и весом рулона.

ЭПП. Электронно-пневматический преобразователь для системы натяжения полотна

ЭПП преобразует электрический сигнал в аналоговый пневматический сигнал, обеспечивая задаваемое давление.



Пневматический тормоз Corbetta COMBICOR CX 250.0

Пневматический тормоз Corbetta COMBICOR CX 250.0 устанавливается на фланец вала и позволяет обеспечить управление торможением и остановку.

Основные характеристики:

  • Максимальный крутящий момент 160 Нм
  • Давление воздуха 0-6 бар
  • Тепловыделение 3 кВт

Система управления

Блок управления включает в себя электронную схему сбора данных с программным усилением, аналоговые выходы в сторону блока наблюдения и цифровой вход обнуления удаленных выходов.

Панель управления позволяет полностью управлять рабочим процессом, настраивая необходимые параметры через удобный и простой интерфейс управления. Дополнительные функции могут быть настроены по вашему запросу.



Расширенные возможности регулирования:

  • Полное управление функциями
  • Регулирование по открытому или замкнутому контуру
  • Компенсация инерции барабанов на разных стадиях
  • Программируемые ускорение и замедление
  • Уменьшение регулирования натяжения (конусность)
  • Программа управления безостановочным изменением валков

Модуль управления TLR-4

Модуль управления TLR-4 является отечественной разработкой, производства AV Production. В зависимости от выбранной схемы управления, может подключаться как отдельному управляющему интерфейсу, так и к компьютеру, на который ставится специализированное российское ПО.

Два варианта реализации интерфейса системы управления натяжением:

1. ТLR-4 с подключением к ПК. Интерфейс управления отображается на мониторе компьютера с помощью специалиализированного ПО (российская разработка).

2. ТLR-4 подключается к отдельному блоку управления с дисплеем.


Основные технические характеристики TLR-4:

Количество релейных каналов типа С 4
Управление RS-232 и «сухие»контакты
Входное напряжение 12 VDC
Потребляемый ток 12V 3А
Защита Serial-портов 15 кВ для всех сигналов
Защита контактов RELAY 150 В
Магнитная изоляция 1.5 кВ для Ethernet-портов
Регулирующие требования FCC Class A, CE Class A, UL, CUL, TÜV
Хранение при температуре от 5 до 45°C
Допустимая влажность от 10 до 90%
Габариты (ширина х высота х глубина) 92х40х76 мм
Вес 260 г
