Требования к установке опорно-поворотного устройства (ОПУ) носят комплексный характер и критически важны для безопасности, устойчивости и долговечности всей конструкции (например, крана, экскаватора, солнечной панели).

Условно их можно разделить на несколько ключевых категорий:

Требования к основанию

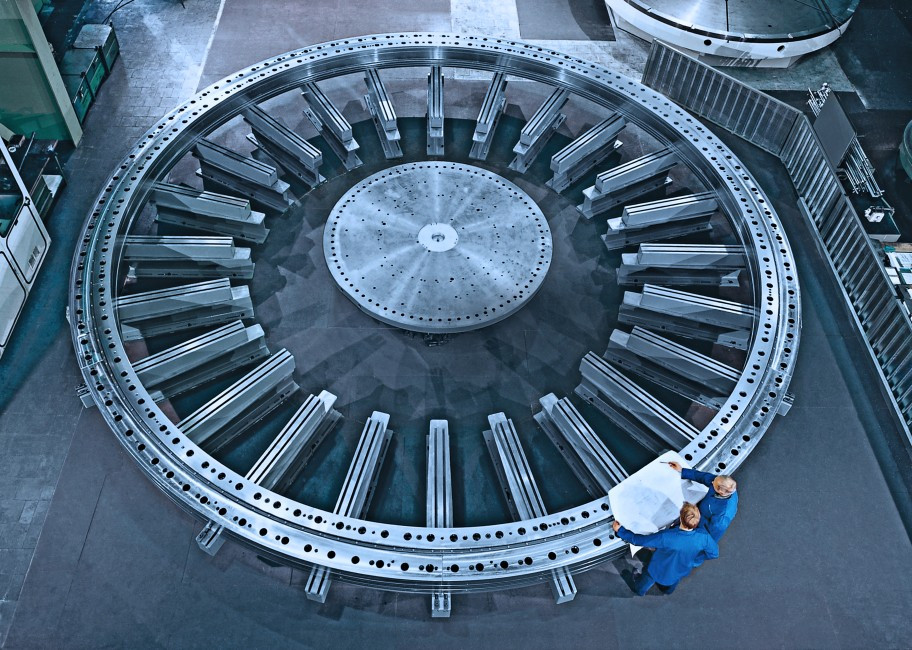

Какие требования предъявляются к установке опорно-поворотного устройства (ОПУ)?

Это первоочередное и самое важное требование. ОПУ передает все нагрузки (вертикальные, горизонтальные, опрокидывающие моменты) на основание, на котором оно установлено.

Прочность и несущая способность: Основание должно быть рассчитан на максимальные нагрузки, указанные в паспорте на ОПУ и оборудование. Это включает:
Вес оборудования: Постоянная статическая нагрузка.

Эксплуатационная нагрузка: Например, вес груза, поднимаемого краном.

Динамические нагрузки: Возникающие при повороте, торможении, пуске.

Ветровые нагрузки: Особенно важно для высоких кранов, ветряков и конструкций в открытой местности.

Климатические нагрузки: Снег, лед, температура и пр.

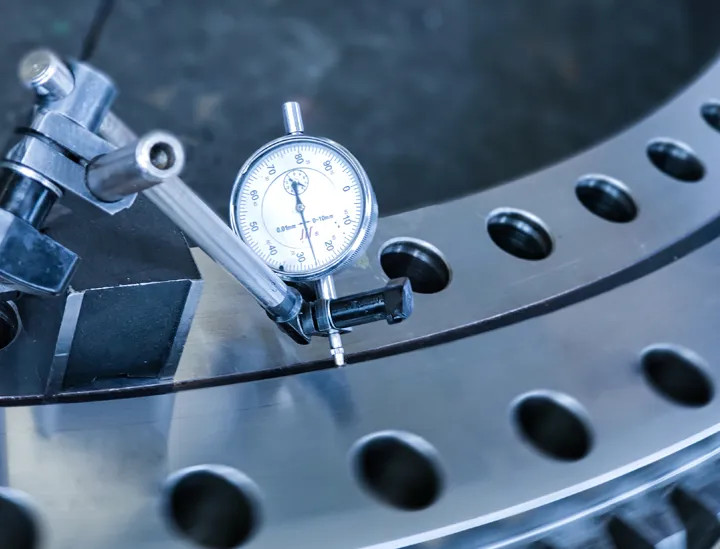

Жесткость и ровность: Поверхность основания должна быть строго горизонтальной. Допустимый перекос обычно указывается в инструкции (например, не более 0.1-0.2 мм на 1 метр длины). Несоблюдение этого требования приводит к перекосу ОПУ, заклиниванию шариков/роликов, неравномерному распределению нагрузки и преждевременному износу.

Требования к монтажу и креплению

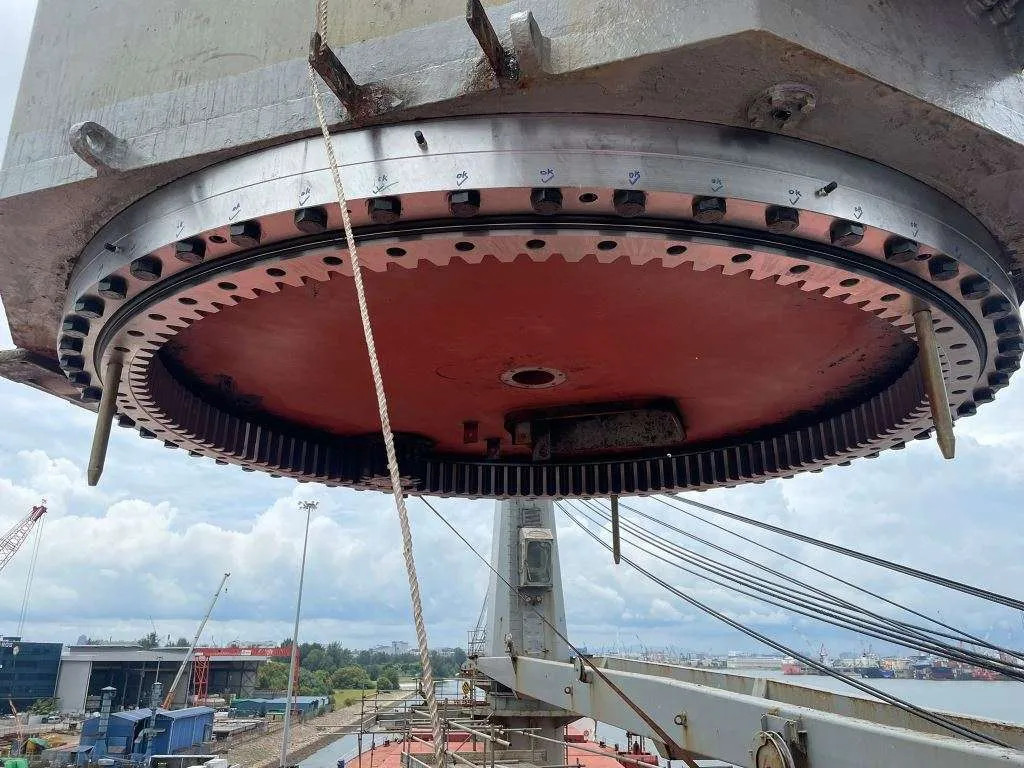

Какие требования предъявляются к установке опорно-поворотного устройства (ОПУ)?

Крепежные элементы: Должны использоваться болты, шпильки и гайки только того класса прочности, который указан в проектной и технической документации (например, класс прочности 8.8, 10.9, 12.9). Замена на менее прочные аналоги недопустима.

Момент затяжки: Критически важно затягивать крепеж с определенным моментом, указанным в инструкции. Использование динамометрического ключа обязательно. Недостаточная затяжка приведет к люфту и разбалтыванию, а чрезмерная — к повреждению резьбы или самих болтов.

Центрирование: ОПУ должно быть точно выставлено и отцентрировано относительно геометрических осей конструкции и основания.

Предварительное натяжение (для шариковых ОПУ): Многие ОПУ требуют предварительного натяга для устранения зазоров и обеспечения плавности хода. Процедура выполняется в строгом соответствии с инструкцией, обычно путем подтяжки центрального болта или стяжных болтов с определенным моментом.

Требования к смазке и обслуживанию

Требования к смазке и обслуживанию ОПУ

Канал смазки: Перед монтажом необходимо убедиться, что каналы для подачи смазки в ОПУ чистые.

Первоначальная смазка: Сразу после установки ОПУ должно быть заполнено консистентной смазкой, рекомендованной производителем. Это создает защитную пленку, предотвращающую сухое трение и износ.

Регламент смазки: Необходимо строго соблюдать периодичность и тип смазки, указанные в руководстве по эксплуатации.

Общие и организационные требования

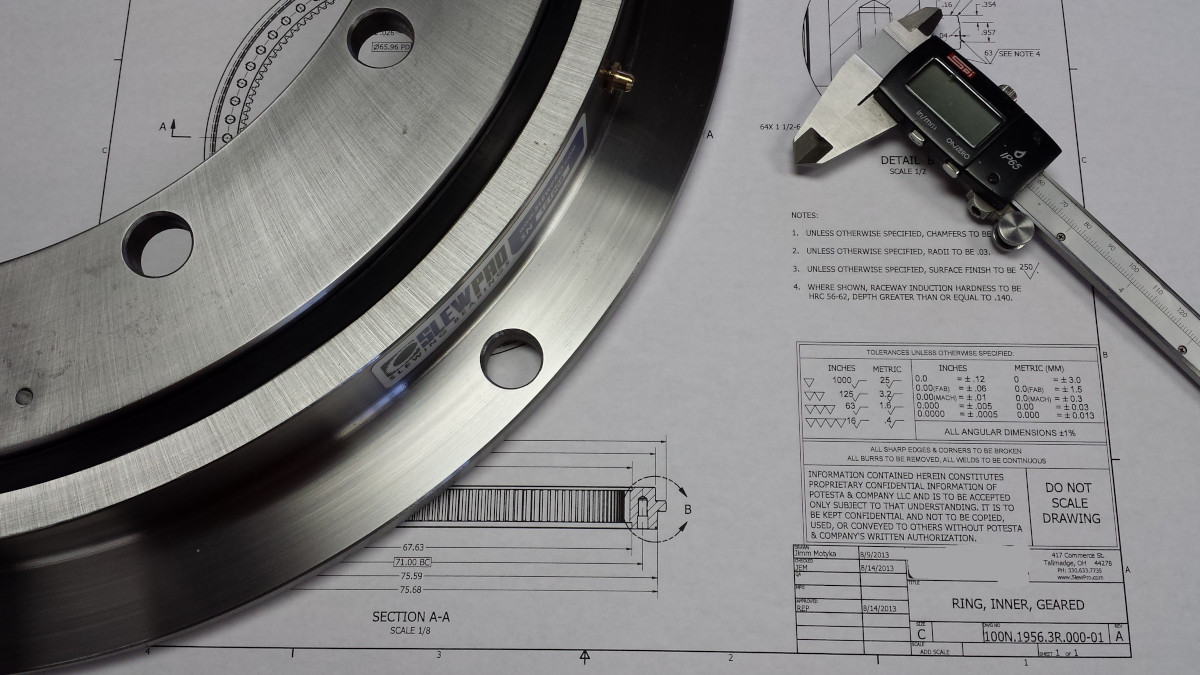

Какие требования предъявляются к установке опорно-поворотного устройства (ОПУ)

Соблюдение проектной документации: Все работы должны вестись в строгом соответствии с проектом производства работ (ППР) и паспортом на оборудование.

Квалификация персонала: Монтаж должны проводить обученные и аттестованные специалисты.

Контроль качества: На каждом этапе (прием фундамента, установка, затяжка) должен осуществляться технический контроль.

Допуск в эксплуатацию: После установки проводится испытание оборудования под нагрузкой для проверки отсутствия деформаций, вибраций и посторонних шумов при работе ОПУ.

Краткий чек-лист по установке ОПУ:

Какие требования предъявляются к установке опорно-поворотного устройства (ОПУ)

  • Проверь основание: Соответствует ли проектным нагрузкам, ровный и горизонтальный?
  • Изучи документацию: Паспорт на ОПУ, проект, инструкцию по монтажу.
  • Подготовь правильный крепеж: Болты, шайбы, гайки нужного класса прочности.
  • Аккуратно установи ОПУ: Не бросай, защити от грязи и повреждений.
  • Выставь и отцентрируй: Используй точные инструменты.
  • Затяни с правильным моментом: Используй динамометрический ключ.
  • Нанеси смазку: Заполни полости ОПУ рекомендованной смазкой.
  • Проведи обкатку и испытания: Проверь работу под нагрузкой.

Пренебрежение этими требованиями приводит к:

  • Быстрому износу и выходу ОПУ из строя.
  • Заклиниванию поворотной части.
  • Появлению люфта и вибраций.
  • Снижению грузоподъемности и устойчивости.
  • Аварии и травматизму.

Поэтому установка ОПУ — это не просто «прикрутить болтами», а ответственная инженерная операция, требующая строгого соблюдения всех нормативов и инструкций.
